Dyno Day hos JPM 14/11 2004



 		 Johannes Persson hälsar deltagarna välkomna. Det kom ca 30 personer och 5 folkvagnar från bla Stockholm, Västerås, Växjö, Vimmerby, Ålborg och Köpenhamn

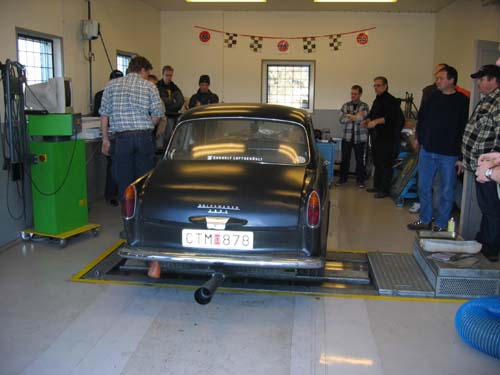

Först in på rullarna var Tobias Bager från Växjö.

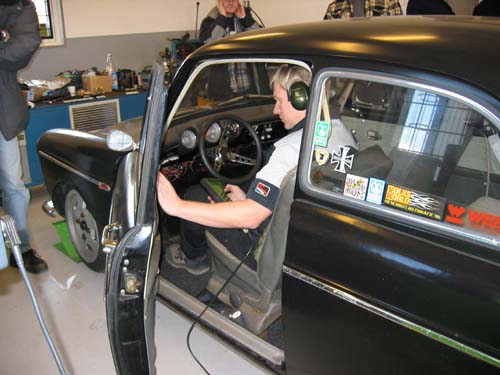

Vi varmkörningen upptäckte Johannes att motorn inte gick på alla cylindrarna. Effektmätningen fick avbrytas.

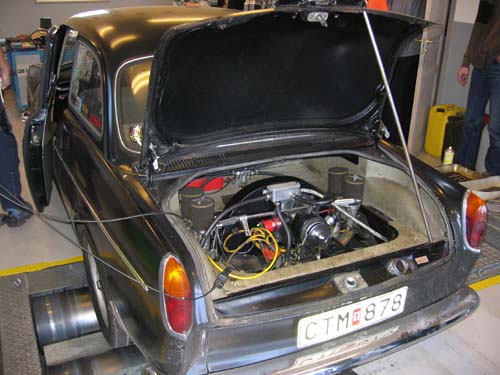

Drivlinan i Notchen är en 2332 cc (84x94),
Engle FK87 kam,
Super Flo toppar med 44x37,
5 ventiler,
2x48 IDA

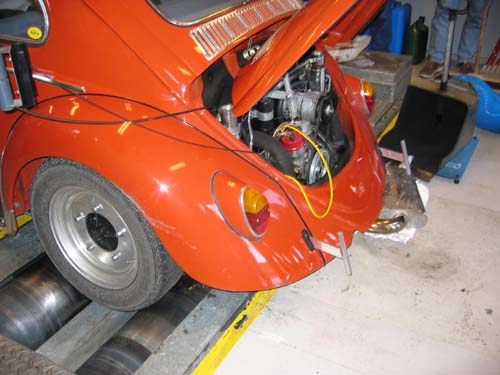

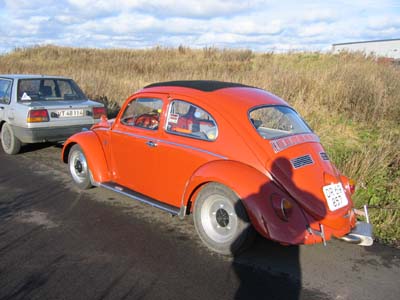

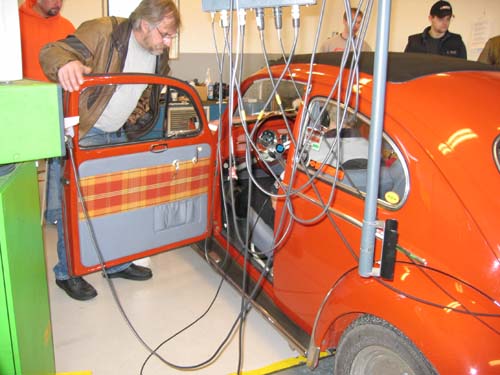

Näste man till rakning. John Elnef från danska Ålborg. Lika långt till Helsingborg som från Stockholm.

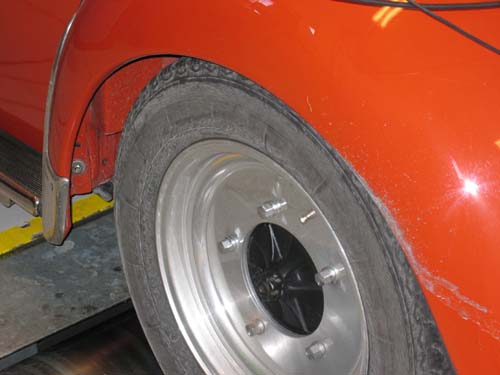

John har lite tvätt och putsarbete att ta tag i när han kommer hem. Det var frost på natten innan och en del vägsalt på motorvägen....

Motorspec:
78,4x94
G03 top 40x35,5
CR 9,5-1
300grader Berg kam
48 IDA 37mm halsringar
Mallory fördelare
Magnum straight cut
1,5" avgas
2,5" Fat boy dämpare

Reultatet:
141hk vid 5320 rpm
228nm vid 3700 rpm



 		 Det diskuterades friskt. På bilden syns Eero Anttila, Fredrik Wiege och Johannes Persson.

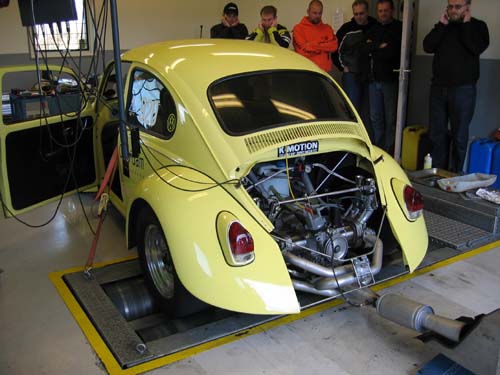

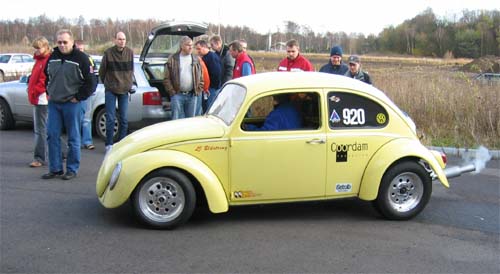

Janne Larsson från Veberöd på väg in till granskning. Janne har laborerat en del med överladdning under förra säsongen men har nu återgått till sitt väl fungerande sugmotorkoncept. Bränslet den här motorn sörplar i sig är samma som flera av oss häller i strupen på fredagskvällen dvs Etanol. Istället för att blanda med läsk häller man 15% bensin och får E85.
2275 cc (82x94)
Engle FK91/89
Super Flo 48x40 (ex JPM)
2x48 IDF
Ingen fläkt!
237 hk vilket var dagens högsta notering.

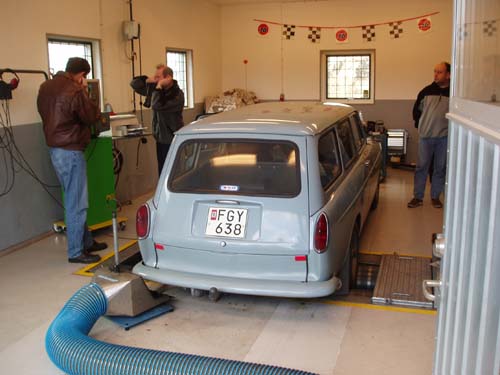

 		 Erhard Ollinger rullade in sin vinterbil för att se om K-Jetronicinsprutningen gav någon effektökning i den i övrigt orörda motorn, 62,5 hk visar på en 15-procentig effektökning.

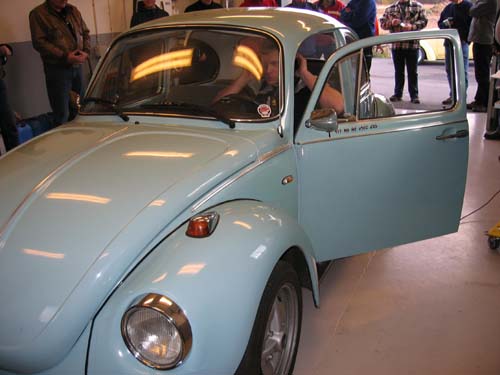

Slutligen fick Johannes visa vad "farfars" ljusblåa 1303 presterar.
2332 cc (84x94)
Engle FK87
044 46x38,5 (JPM-port)
2xKeihin flat slide 41 mm
Med fläkt och ljuddämpare 228 hk

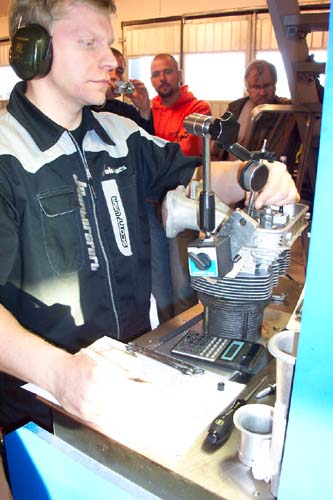

Flödesmätning av toppar var nästa punkt på programmet (vi gjorde en matpaus dessförrinnan, men vem vill se oss äta?).
Ett antal 044 toppar med tillhörande insug samt en Super Flo topp fick bekänna färg.

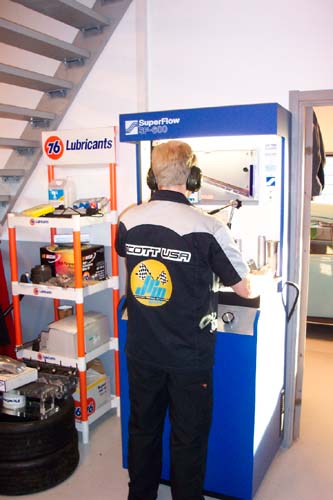

Den konstiga dammsugaren (den låter ialla fall likadant) är en flödesbänk. SuperFlow SF600
Flödet mäts i CFM vid 25" vattenpelare


I nedanstående tabell hittar du de flödesvärden vi mätte fram under söndagen.
Topparna vi använde var:

  • 044 STD 42x37,5 ventiler, ur kartong utan portning eller sätesjobb,
    CBs IDF insug i offset och rakt utförande.

  • 044 Wedge 44x37,5 ventiler, ur kartong med endast envinkels sätesjobb,
    testade dels med CBs tillhörande 48 IDA insug och dels med matchade
    Gene Berg korta insug.

  • 044 Wedge 46x37,5 ventiler "Udo Becker" toppar som ovan som har fått manuell handpåläggning i förbränningsrum och kanaler samt ett 3-vinkels sätesjobb av Udo Becker (tysk trimmare och nuvarande ägaren till
    St.Moritz Fashion/EKG/Häcken Hugo folkan) mätta med
    Gene Berg korta IDA insug

  • Super Flo 44x37,5 ventiler, ur kartong,
    hel orörda utan portning eller sätesjobb

Lyft (mm)
044 STD
Offset insug
044 STD
Rakt insug
044 Wedge
CB insug
044 Wedge
GB insug
044 Wedge
Udo Becker
Super Flo
STD insug
2
40,1
41,1
43,8
47,0
52,6
46,4
4
69,2
71,4

80,6
85,3
90,1
85,5
6

90,2
93,6
105,5
107,2
127,0
112,2
8
103,5
110,6
125,9
129,1
153,9
125,9
10
111,7
122,6
144,3
147,6
175,5
134,0
12
116,5
128,1
159,6
162,5
184,2
139,0
14
118,9
132,3
172,7
174,4
193,1
144,4
16
121,7
135,2
183,2
184,5
198,0
148,6
